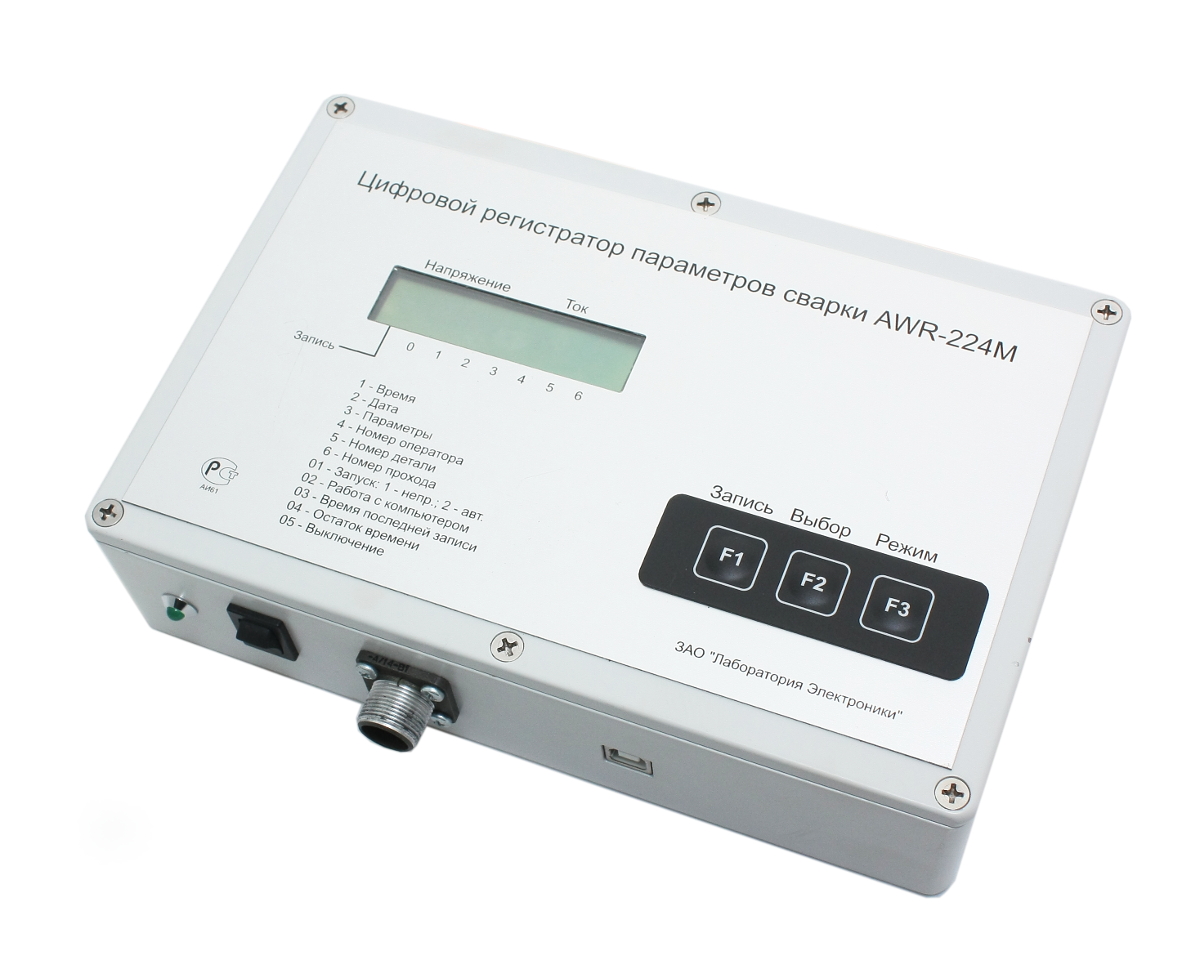

Регистратор процессов сварочных AWR-224М предназначен для измерения, отображения и сохранения в памяти значений тока и напряжения дуги при любых типах дуговой сварки. AWR-224М может быть использован как для исследования процесса сварки (максимальная частота измерения 8кГц), так и для протоколирования процесса (максимальное время записи 150 часов). В модификациях «М» для измерения тока используется встроенный шунт и возможна автономная работа от аккумуляторов. В модификациях «МД» для измерения тока используется встроенный в прибор или выносной датчик Холла. Регистратор имеет два режима записи: ручной и автоматический (запись по превышению током заданного порога). Сохраненные данные можно считать из регистратора через интерфейс USB и просмотреть с помощью поставляемого в комплекте программного обеспечения.

Специальное программное обеспечение позволяет строить статические и динамические ВАХ сварочных источников.

Основные особенности регистратора:

датчик тока на 300, 500 или 1000 А;
встроенные часы с источником питания на 5 лет;
связь с персональным компьютером через интерфейс USB;
металлический ударопрочный корпус;

С регистратором поставляется программное обеспечение, которое позволяет:

просматривать осциллограммы сигналов тока и напряжения дуги
объединять несколько записей в одну с учетом или без учета промежутков между записями
вводить учет падения напряжения на сварочных кабелях

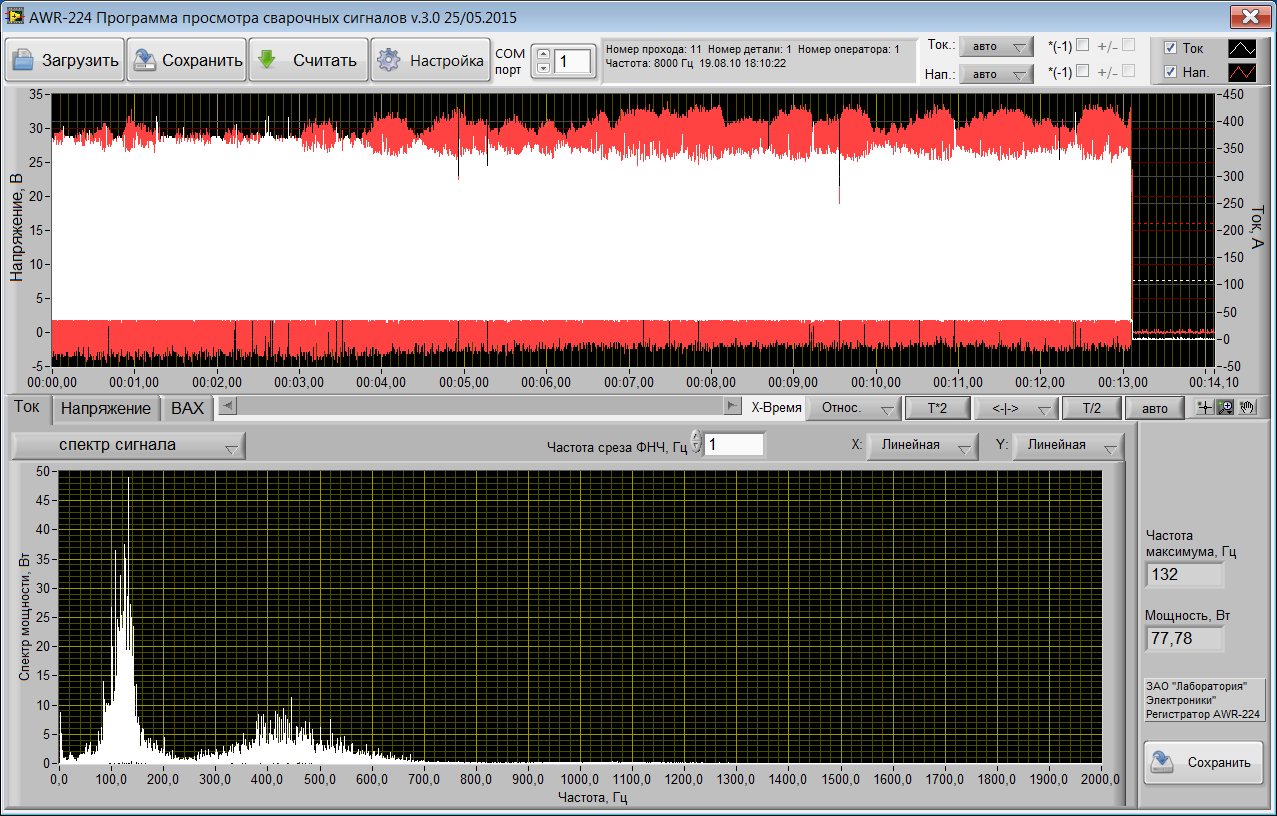

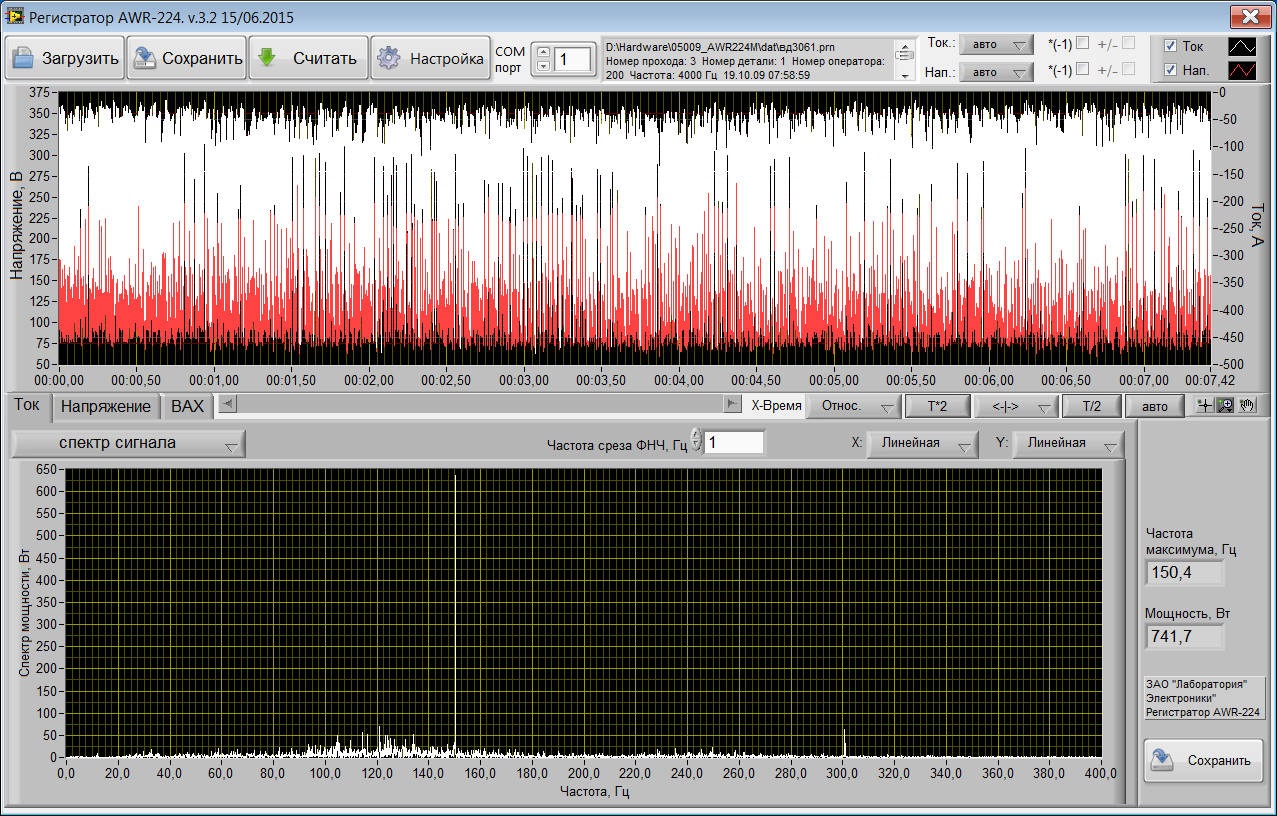

просматривать спектр выбранного участка сигнала

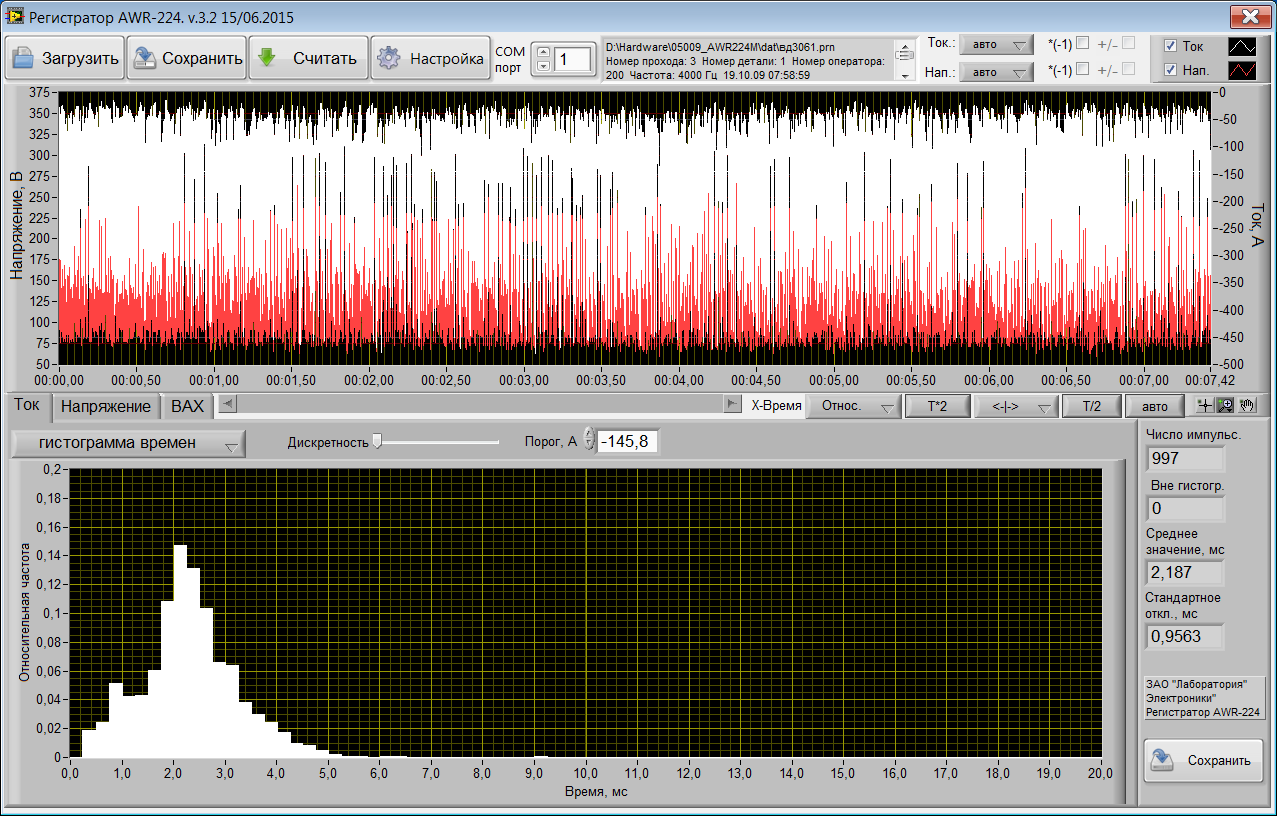

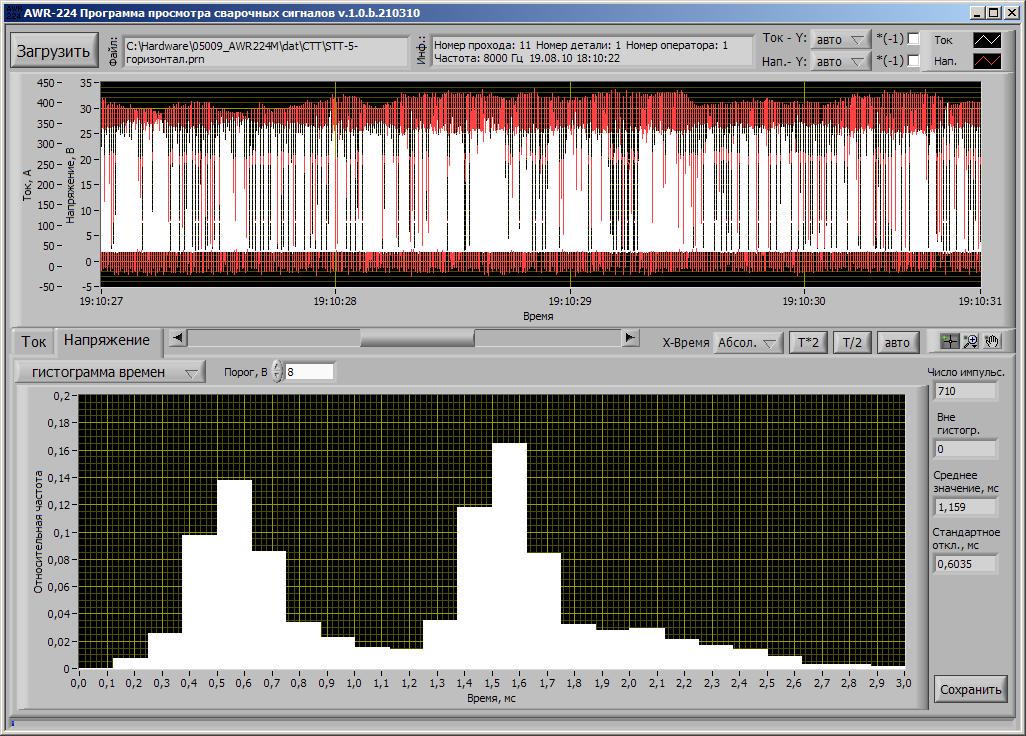

строить гистограмму распределения времени короткого замыкания для выбранного участка сигнала
строить гистограмму распределения периодов коротких замыканий
определять число коротких замыканий на выбранном участке гистограммы

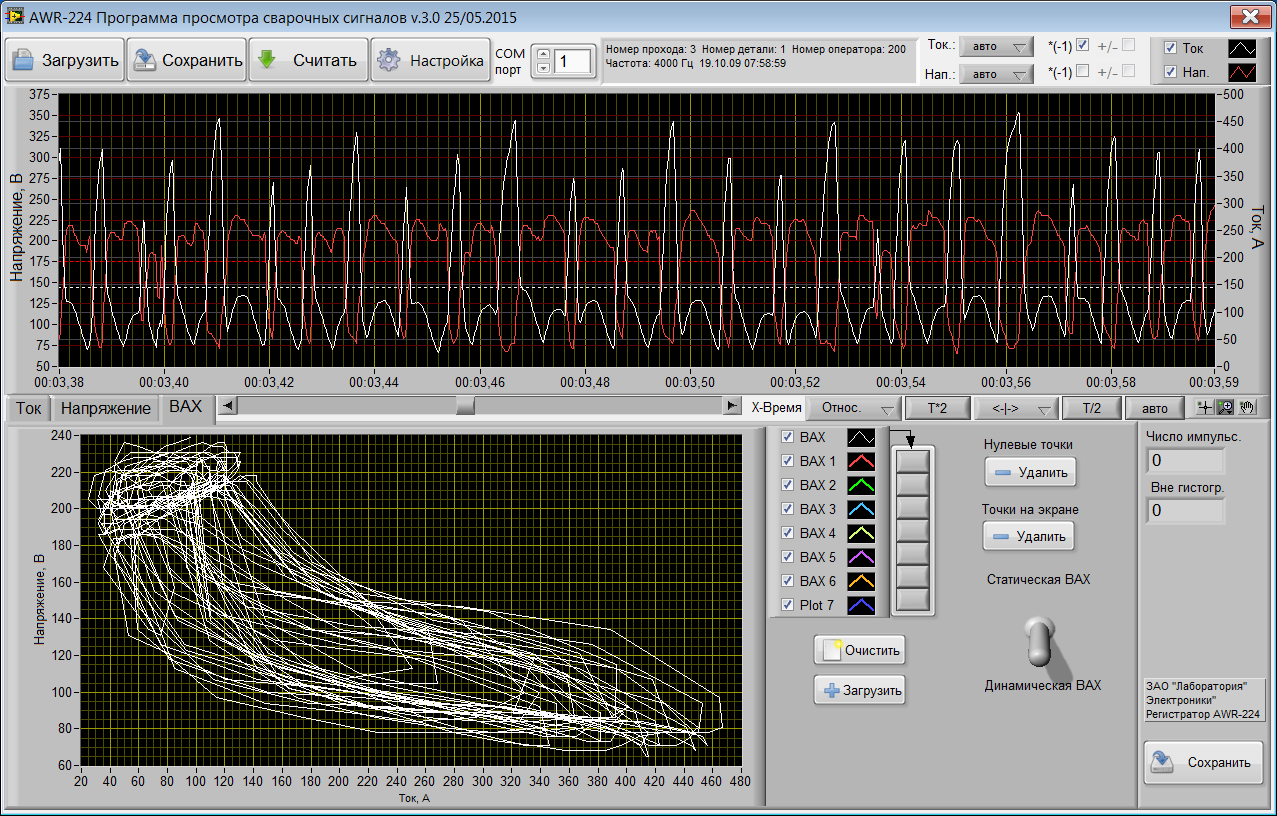

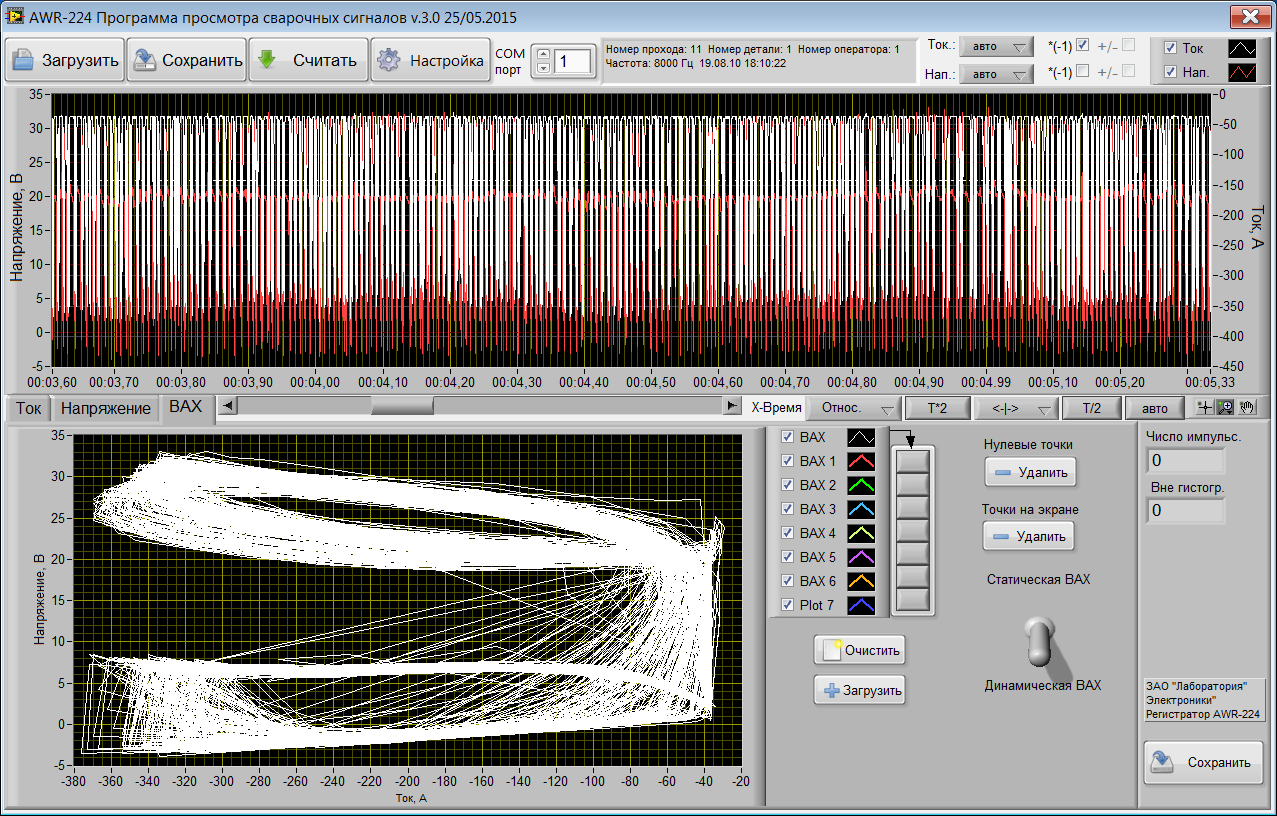

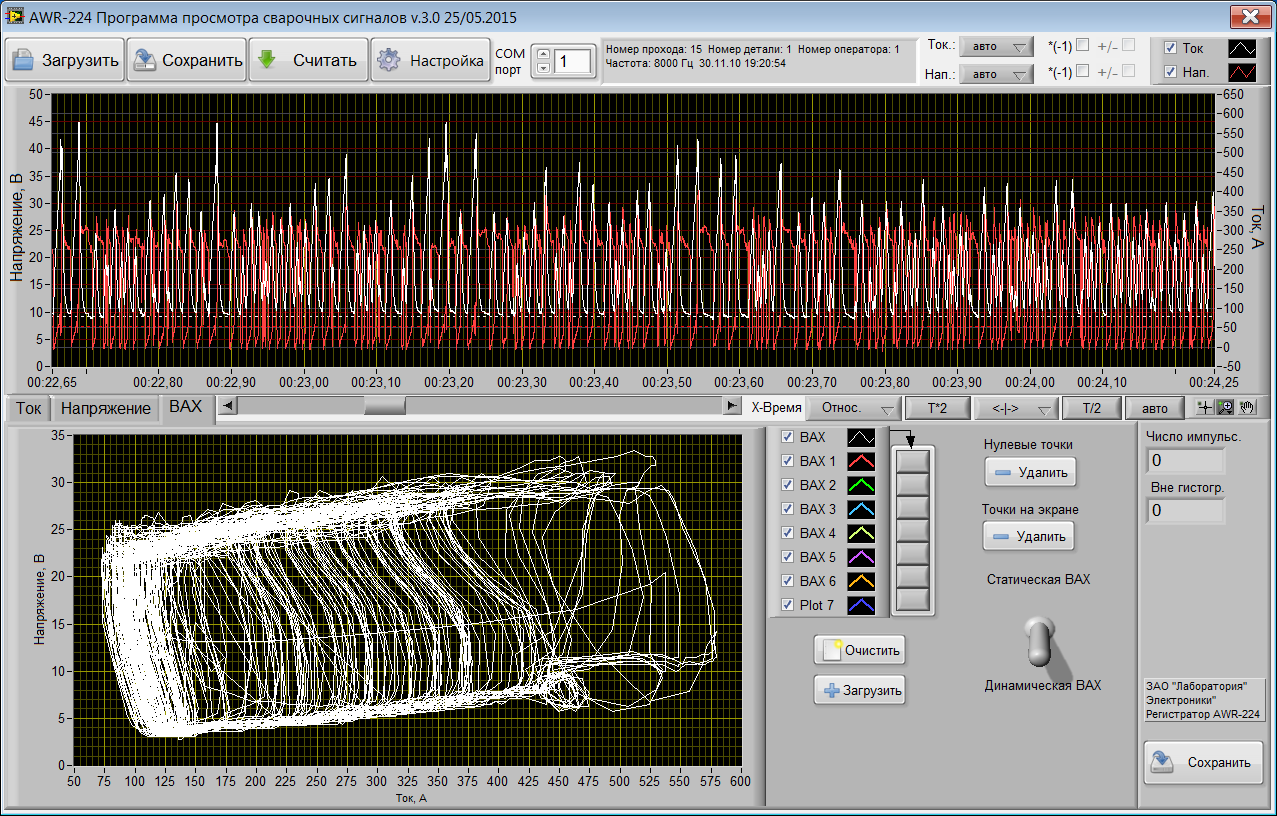

строить динамические ВАХ сварочного процесса

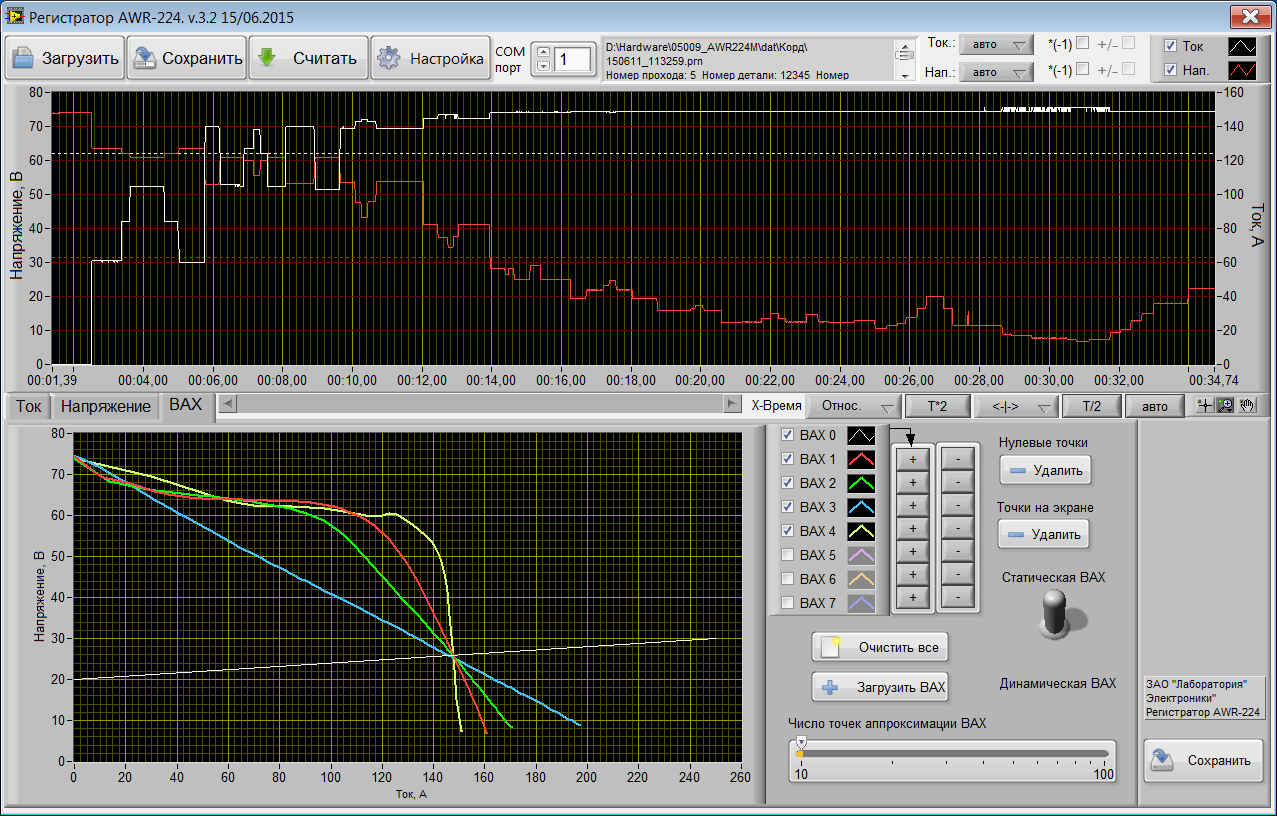

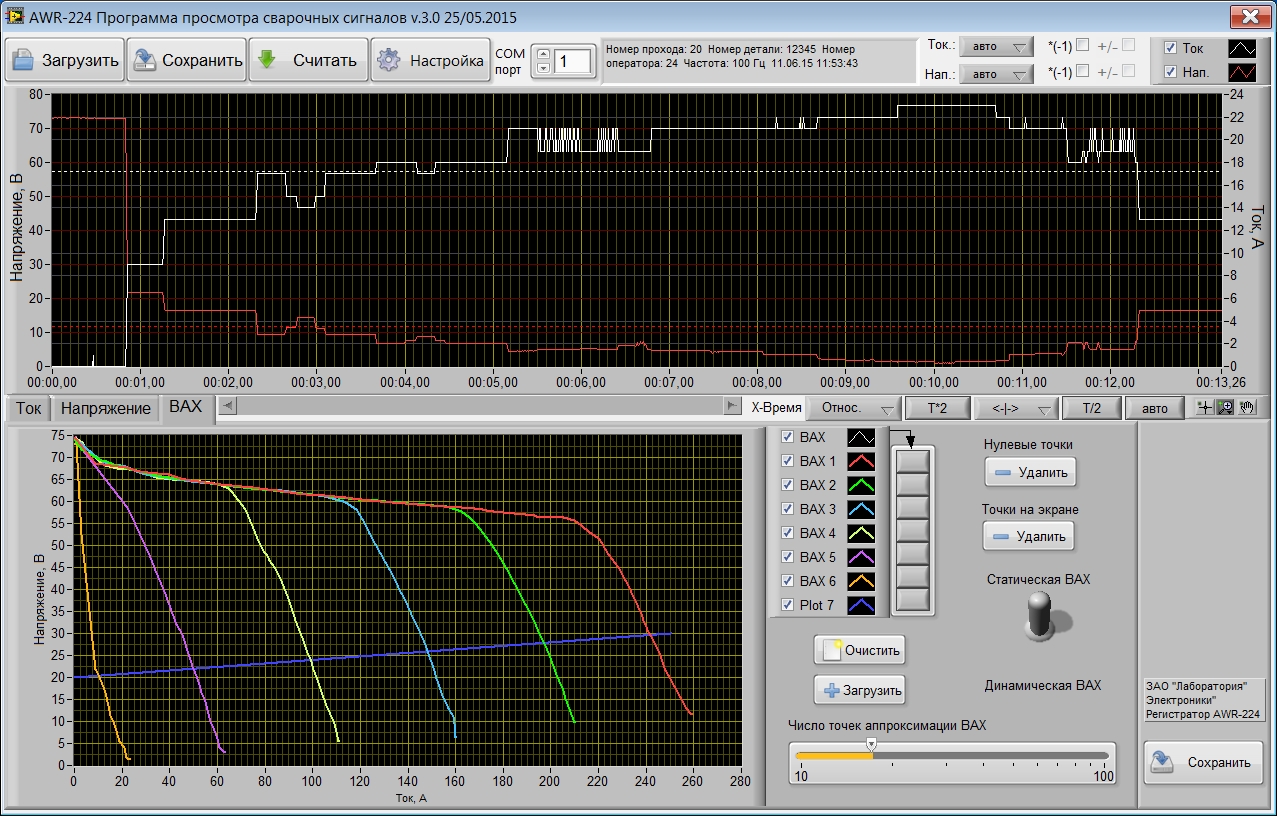

строить и отображать семейства статических ВАХ сварочных источников при нагружении балластным реостатом.

Технические характеристики регистратора параметров сварки

	AWR224М-300А	AWR224МД-300А	AWR224М-500А	AWR224МД-500А	AWR224МД-1000А
Назначение	Предназначен для измерения, отображения и сохранения в памяти значений тока и напряжения дуги при любых типах дуговой сварки
Способ измерения тока сварки	Встроенный шунт 300А	Встроенный датчик Холла 300А	Встроенный шунт 500А	Встроенный датчик Холла 500А	Выносной датчик Холла 1000А
Напряжение питания, В	12
Встроенный аккумулятор	Есть	Нет	Есть	Нет	Нет
Частота измерений, Гц	1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000,4000, 8000
Продолжительность включения (ПВ) %	100
Число входных аналоговых каналов	2
Емкость ОЗУ, Мбайт	ПЗУ 4МБайт
Максимальное время записи при 1кГц, час	150
Режимы записи	Ручной, автоматический
Интерфейс передачи данных в ЭВМ	USB
Диапазон измеряемого тока, А	±300		±500		±1000
Диапазон измеряемых напряжений, В	±100
Погрешность измерения, % не более	2
Рабочий диапазон температур, °С	-20⁰C - +40⁰C
Условия эксплуатации	Полевые, цеховые
Программное обеспечение	1. Ввод данных с клавиатуры: номер сварщика, номер стыка, номер прохода. 2. Автоматическая фиксация даты и времениначала каждой записи. 3. Запись по нажатию кнопки «Старт» или автоматически при появлении тока. 4. Отображение на дисплее регистратора: ток, напряжение, дата, время, время записи, остаток времени для записи данных, номер сварщика, номер стыка, номер прохода. 5. Передача данных при подключении регистратора к компьютеру через USB кабель. 6. Просмотр зарегистрированных данных в виде графиков в осях ток сварки (напряжение на дуге)/ время. Выполнение статистической обработки полученных данных: определение спектра тока и напряжения, построение гистограмм времени и периода коротких замыканий, построение статической и динамической вольт-амперной характеристики.
Степень защиты	IP53
Комплектность	– Кабели для измерения напряжения – Сетевой блок питания – Кабель для подключения к ЭВМ – CD c программным обеспечением – Паспорт –Руководство по эксплуатации
Комплектность	– Клеммы для подключения сварочного источника к регистратору		– Клеммы для подключения сварочного источника к регистратору
Габаритные размеры, мм	222×185×59	222×169×59	222×185×59	222×169×59	222×169×59
Габаритные размеры выносного датчика, мм	–				222×175×59
Диаметр отверстия для сварочного кабеля, мм	–	21	–	25	35
