1. Назначение

Измеритель-регистратор сварочных процессов ИРСП11 предназначен для измерения, отображения и сохранения значений напряжения дуги и силы тока при любых типах дуговой сварки. Измеренные параметры хранятся в энергонезависимой памяти и могут быть переданы в компьютер для просмотра и дальнейшей обработки. Отображение значений тока и напряжения возможно в реальном времени через WEB интерфейс на любом мобильном устройстве с интернет браузером.

Регистратор поставляется в трех модификациях: ИРСП11-Ш-500А с выносным шунтом, ИРСП11-Д-500А с выносным датчиком Холла на 500А и ИРСП11-Д-1000А с выносным датчиком Холла на 1000А.



Краткое руководство ИРСП11



2. Особенности

  • Выносной шунт на 500А или бесконтактный датчик тока на 500А или 1000А;
  • Энергонезависимая память для запоминания технологических параметров сварки (сохраняется при отключении питания) на 1000 часов записи;
  • Связь с персональным компьютером через интерфейсы Ethernet и WiFi;
  • Программирование через Ethernet, WiFi или USB Flash;
  • Отображение тока и напряжения в реальном времени на встроенном OLED дисплее;
  • Отображение осциллограмм тока и напряжения в реальном времени через WEB интерфейс;
  • Мониторинг параметров сварки в реальном времени со всех сварочных постов;
  • Формирование протокола сварки;
  • Пульт сварщика для дистанционного переключения проходов;
  • Оповещение на электронную почту при превышении сварщиком установленных значений тока и напряжения;
  • Металлический ударопрочный корпус с защитой IP53
  • Диапазон рабочих температур от -40°С до +55°С

3. Состав

Регистратор ИРСП11 состоит из:

  • Основного блока регистратора
  • Выносного датчика тока и напряжения (с шунтом или датчиком Холла)
  • Сетевого блока питания

4. Технические характеристики

Наименование параметра  Значение параметра
 Диапазон измеряемых напряжений, В  –100…+100

 Диапазон измеряемого тока:

     Для модели ИРСП11-Ш-500А, А

     Для модели ИРСП11-Д-500А, А

     Для модели ИРСП11-Д-1000А, А



500…+500

500…+500

–1000…+1000

 Максимально допустимое напряжение на измерительных клеммах, В  ±200

 Максимально допустимый измеряемый ток:

     Для модели ИРСП11-Ш-500А, А

     Для модели ИРСП11-Д-500А, А

     Для модели ИРСП11-Д-1000А, А



±750

±750

±1500

 Погрешность измерения, %  1
 Частота измерений технологических процессов, Гц  1, 2, 5, 10, 50, 100
 Частота измерений быстрых процессов, Гц  1000, 2000, 3000, 4000, 5000
 Период записи быстрых процессов, с  0 – 100
 Длительность записи быстрых процессов, отсчетов  500
 Максимальное время записи в память, час  1000
 Автономное питание от встроенного аккумулятора, час  2
 Напряжение питания зарядного устройства, В  24
 Максимальный ток зарядного устройства, А  2
 Интерфейс передачи данных в ЭВМ

Ethernet

WiFi

 Частотный диапазон работы WiFi, ГГц  2.4
 Тип подключаемого Flash накопителя (только для считывания данных)  USB
 Рабочий диапазон температур, °С  –40…+55

 Габаритные размеры выносного датчика тока и напряжения

     Для модели ИРСП11-Ш-500А, мм

     Для модели ИРСП11-Д-500А, мм

     Для модели ИРСП11-Д-1000А, мм



 222 × 183 × 56

126 × 109 × 57

222 × 174 × 56



 Диаметр отверстия датчика тока:

     Для модели ИРСП11-Д-500А, мм

     Для модели ИРСП11-Д-1000А, мм



25

42

 Климатическое исполнение  УХЛ1
 Стойкость к механическим внешним воздействующим факторам  М18
 Степень защиты, обеспечиваемая оболочками  IP53



5. Внешний вид

внешний вид

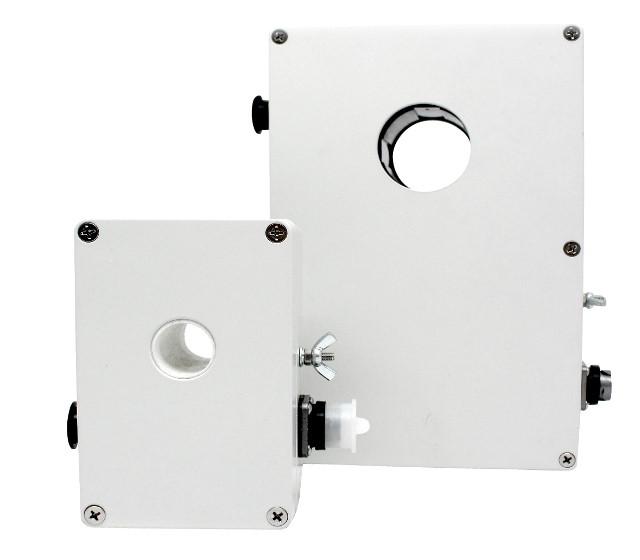

Выносные датчики тока и напряжения на 500А и 1000А

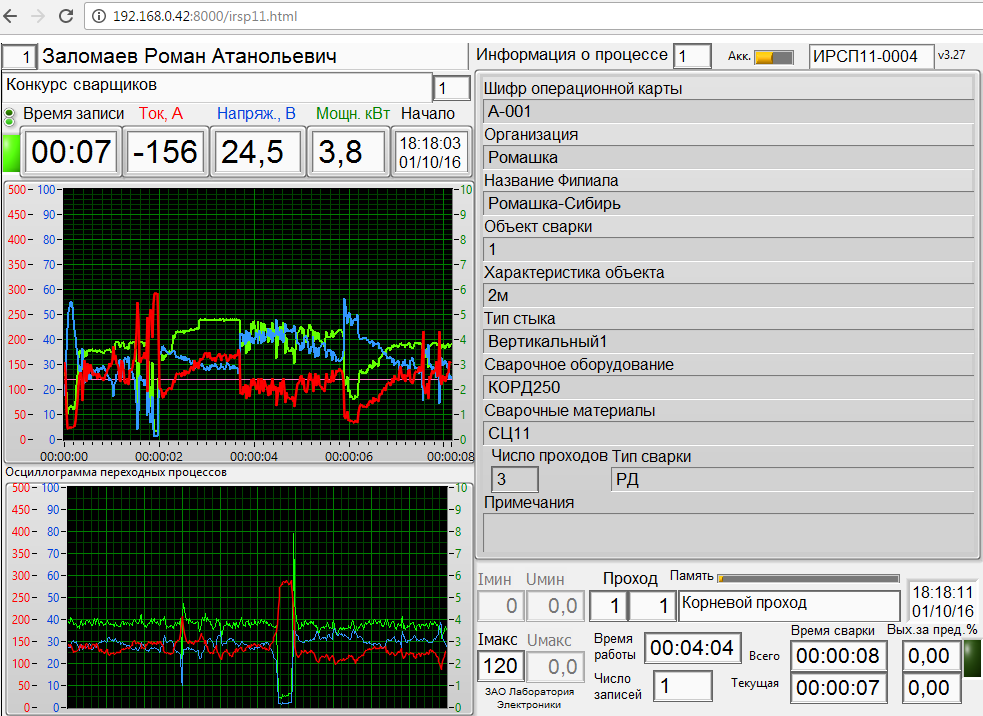

Вид WEB-интерфейса регистратора

Вид WEB-интерфейса регистратора



Просмотр записанных данных

Просмотр записанных данных

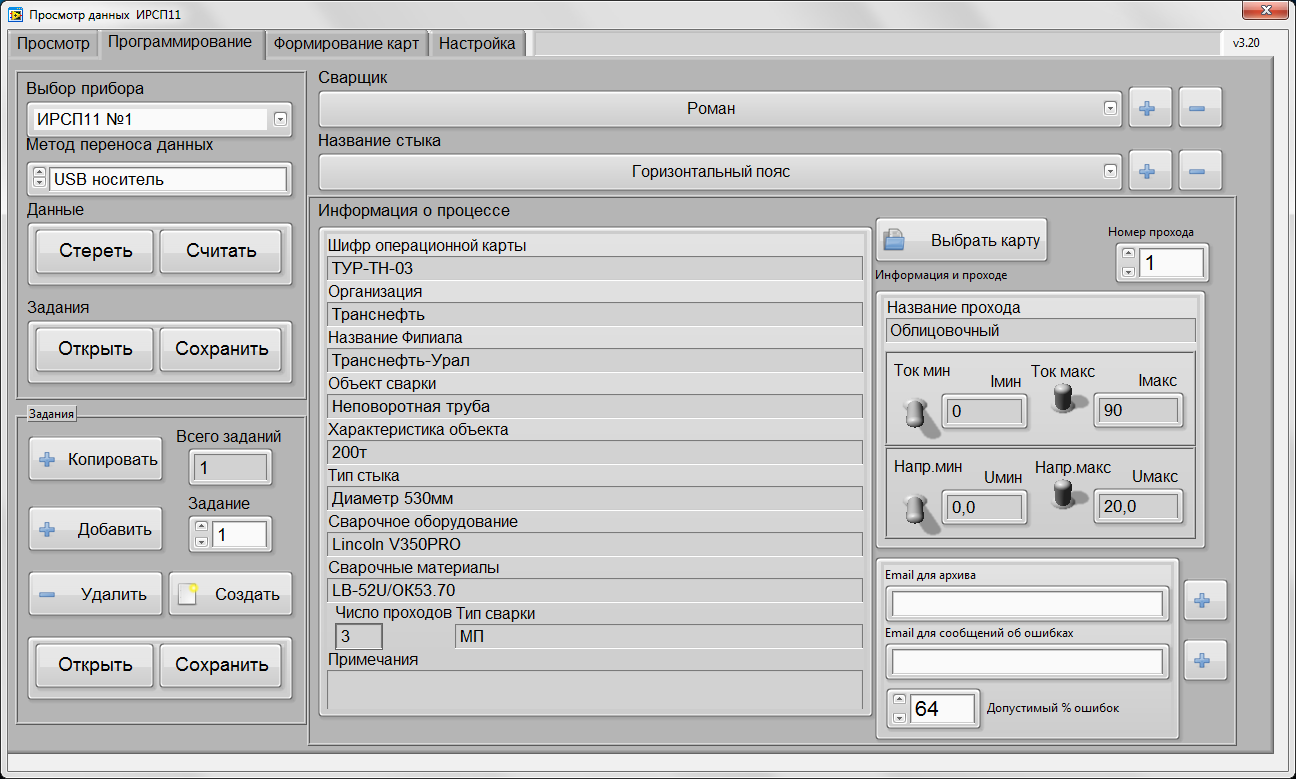

Формирование заданий регистратора из технологических карт

Формирование заданий регистратора из технологических карт



Оповещение на электронную почту при превышении сварщиком установленных значений тока и напряжения;

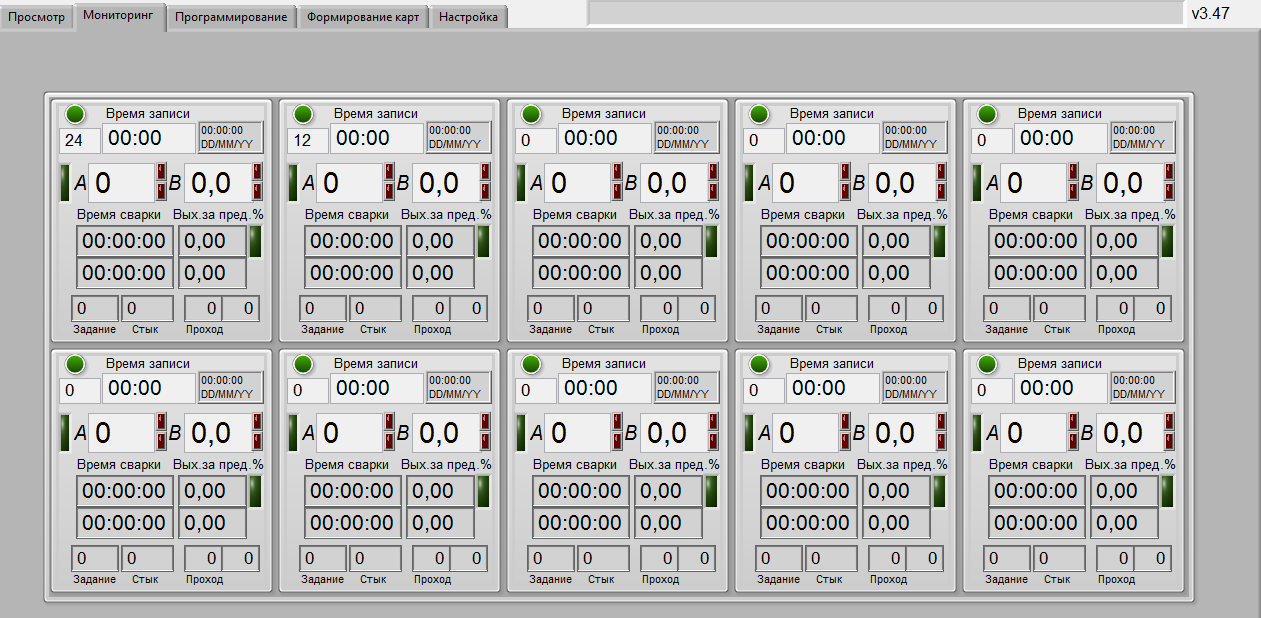

 Мониторинг параметров сварки в реальном времени



Ответы на наиболее часто задаваемые вопросы:



1) Возможно ли управлять устройством или наблюдать за процессом сварки удаленно?

Да, возможно. Каждый регистратор имеет встроенный web сервер, доступ к которому может быть организован из любого места через сеть интернет по WiFi или Ethernet. Так же возможна установка 3G модема. При подключении регистраторов в локальную сеть можно просматривать web сервер каждого регистратора или основные параметры всех сварочных постов в реальном времени на одном мониторе.

2) Есть ли функция получения информации о продолжительности допущенных отклонений от допустимых режимов.

Да, отдельно суммируется процент выхода за пределы для текущего шва и за день. В случае если процент отклонения в течении дня больше заданного, отправляется сообщение на отдельный электронный адрес, которое может быть продублировано смс.

3) Где хранятся данные и как их возможно получить?

Все данные передаются в одну базу данных. Передача может быть по сети (при наличии связи)
или с помощью usb флэш (вручную). Памяти в приборе хватает примерно на пол года работы.

4) В каком виде отображается информация?

Сила тока и напряжение отображается в цифровом виде на регистраторе. На web сервере и в программе возможен просмотр в цифровом и графическом виде. Отображается время работы и время горения дуги для каждого слоя и общее за все время. Регистратор отображает графики тока, напряжения и мощности за все время работы с частотой измерения от 1 до 100 Гц. Дополнительно один раз в несколько секунд отображаются графики переходных процессов, записанные с частотой до 5 кГц, что позволяет оценить качество сварки.







Декларация о соответствии ТР ТС









Устройство внесено в государственный реестр средств измерений Федеральным агентством по техническому регулированию и метрологии от 09.06.2017 приказом №1302

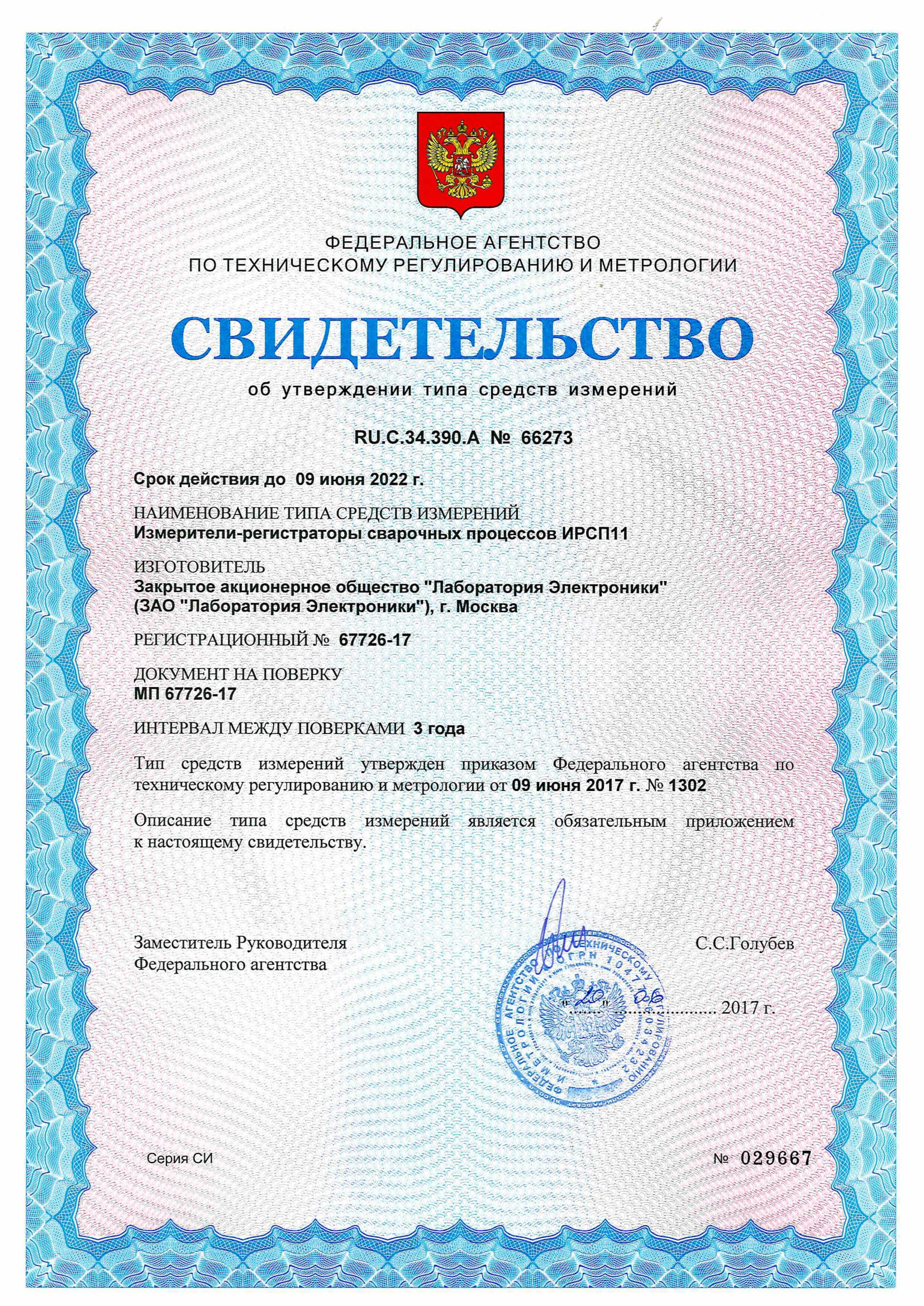

Свидетельство об утверждении типа СИ-1



Устройство внесено в реестр государственной системы обеспечения единства измерений Республики Казахстан



sert_kazah

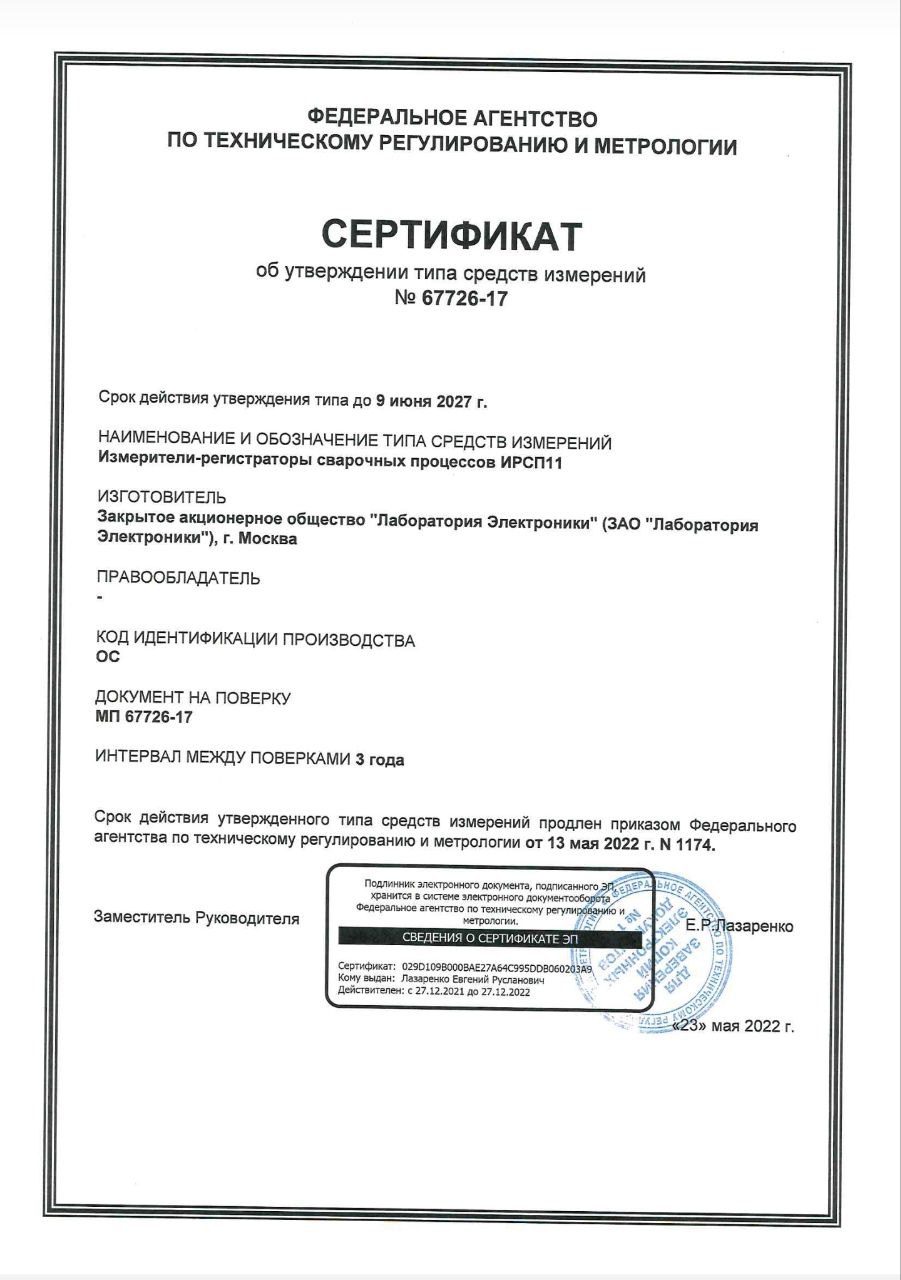

Описание типа СИ
