Система управления автоматом сварочным ЭР420



Функциональные возможности установки:

  • Автоматическая диагностика оборудования при запуске программы
  • Управление положением сварочной головки в режиме реального времени
  • Управление установкой в ручном и автоматических режимах
  • Запись, сохранение и редактирование циклограмм процесса сварки
  • Запись графиков процесса сварки
  • Трехуровневая система доступа



Состав ЭР420





Сенсорный монитор



 Сенсорный монитор предназначен для ввода информации. Подключен к ПК, расположенному внутри управляющей части.












 Блок управления

Вид спереди  Вид сзади



Аппарат сварочный инверторный DC250C



 Сварочный аппарат DC250С от АО «Лаборатория Электроники» предназначен для использования в качестве источника тока при аргонодуговой сварке в диапазоне токов от 1 до 300 А.




Пульт дистанционного управления



Пульт производства АО «Лаборатория Электроники» ПУЛЭ-02.




Режимы работы

Установка управляет пространственным положением сварочной горелки, сварочным инвертором, расходом защитного газа, подачей сварочной проволоки в ручном или автоматическом режимах. Все элементы управления и выбора режима работы расположены на панели встроенного компьютера.

Ручной режим управления

  1. Управление движением сварочной головки
  2. Управление движением присадочной проволоки
  3. Управление горизонтальным перемещением сварочной головки
  4. Включение/выключение защитного газа
  5. Включение сварочного источника

Автоматический режим управления

В автоматическом режиме установка отрабатывает стадии заранее настроенной циклограммы.



Стадии цикла

Запуск

Продувка

Установка зазора

Зажигание дуги

Нарастание тока

Задержка включения скорости сварки

Задержка включения скорости проволоки

Задержка включения АРНД

Сварка

Снижение тока

Защитный обдув

Отвод горелки

Готово

В программе можно выбрать следующие виды режима сварки:

  • Непрерывный
  • Импульсный
  • Шаго-импульсный
  • С колебаниями

Пример циклограмм:

Циклограмма для сварки непрерывным током


Циклограмма для сварки импульсным током




Циклограмма для сварки импульсным током с двумя секторами



Циклограмма для сварки в шаго-импульсном режиме

Циклограмма для сварки в режиме с колебаниями


Работа с программой

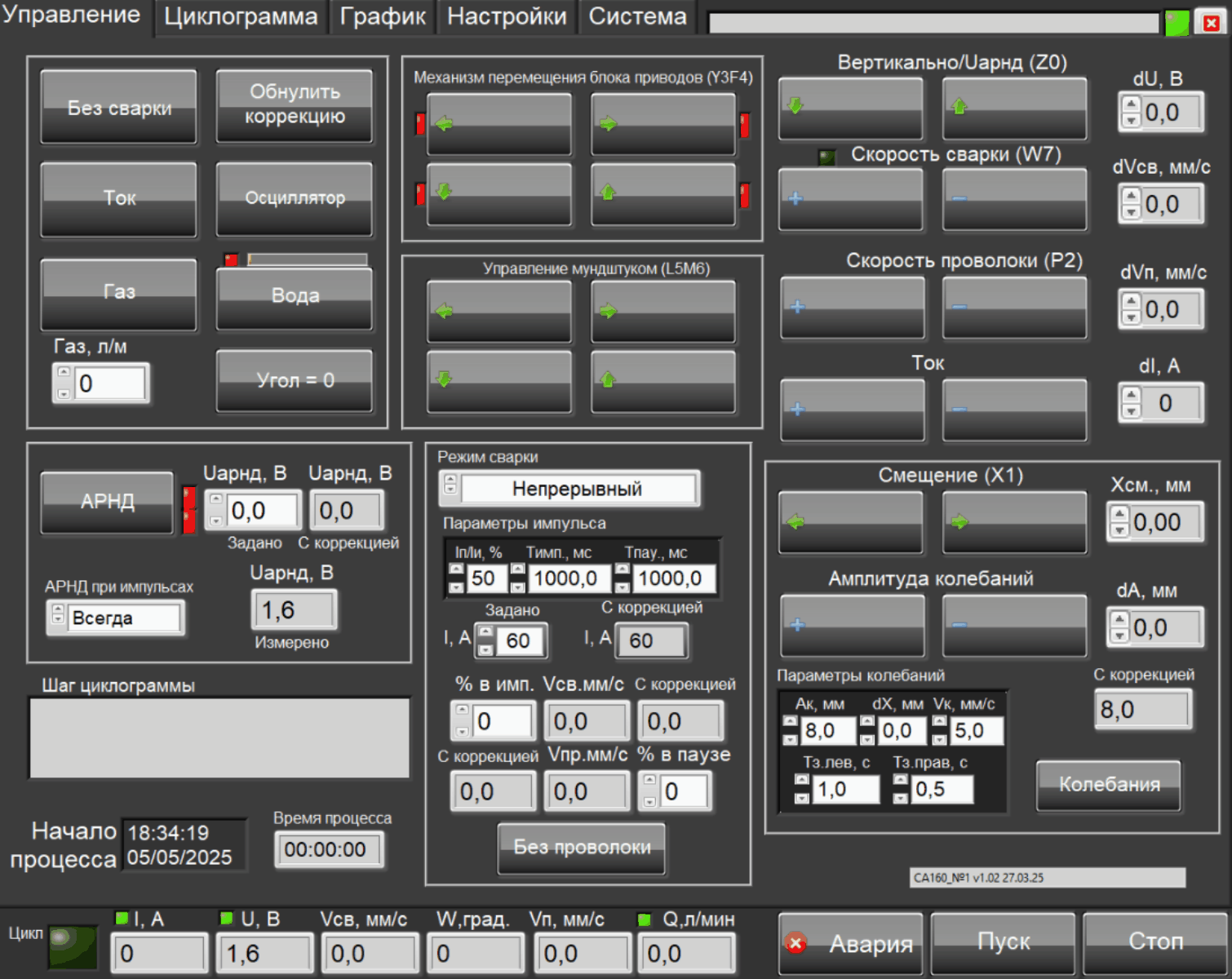

Вид некоторых вкладок программы: Управление, График и Циклограмма.

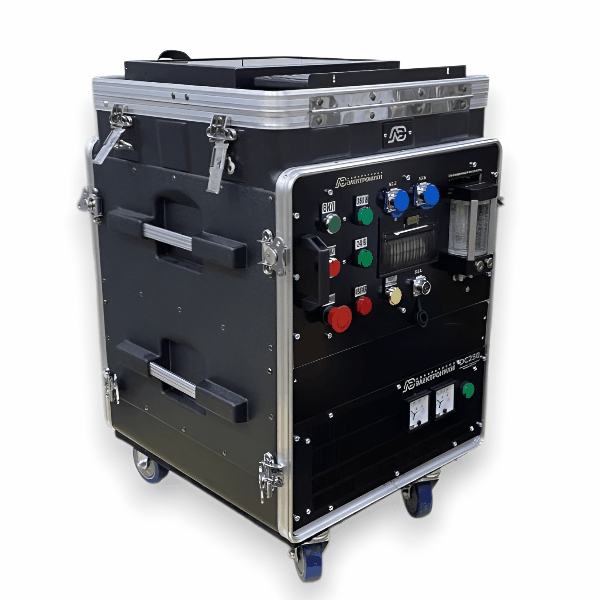

 Внешний вид в открытом/закрытом виде





Технические характеристики

Наименование параметра

Значение

Габариты, мм

620х510х850

Масса, кг

50

Сварочный ток, А

1…250

ПВ сварочного источника, %

100

Дискрета регулирования, А

1

Диагональ жк-панели, не менее

17“

Тип двигателей

Электрические, щеточно-коллекторные

Напряжение питания двигателей, В

24

Количество двигателей

8

Режимы работы

Режим сварки, режим имитации, режим настройки

Напряжение питающей сети, В

380

Частота питающей сети, Гц

50 ±0,1

Потребляемая мощность, не более кВт

17
