Назначение

Преобразователь аналоговых сигналов ELSC110i предназначен для преобразования аналогового сигнала ток или напряжение в дифференциальный аналоговый сигнал напряжения, а также для изоляции измеряющего контроллера от внешних сигнальных цепей.



Основные характеристики

• диапазон входных значений тока от –10 до +10А или от –10 до +10В;
• диапазон выходных значений напряжения от –5 до +5В;
• гальваническая изоляция 1 кВ;
• питание преобразователя осуществляется напряжением от 12 до 27В;
• точность не хуже 2% от максимального значения;
• полоса пропускания 20 кГц;
• количество каналов – 1;
• крепление на DIN-рейку 35 мм;
• температурный диапазон эксплуатации от минус 40 до 50 °С;
• габаритные размеры 87 х 59 х 52 мм;
• масса, не более 150 г.

Модификации

На сегодняшний день выпускаются следующие модели:

• ELSC110i-10A5V - преобразует аналоговый сигнал тока от -10 до +10А;
• ELSC110i-5V5V - преобразует аналоговый сигнал напряжения от -5 до +5В;
• ELSC110i-10V5V - преобразует аналоговый сигнал напряжения от -10 до +10В.

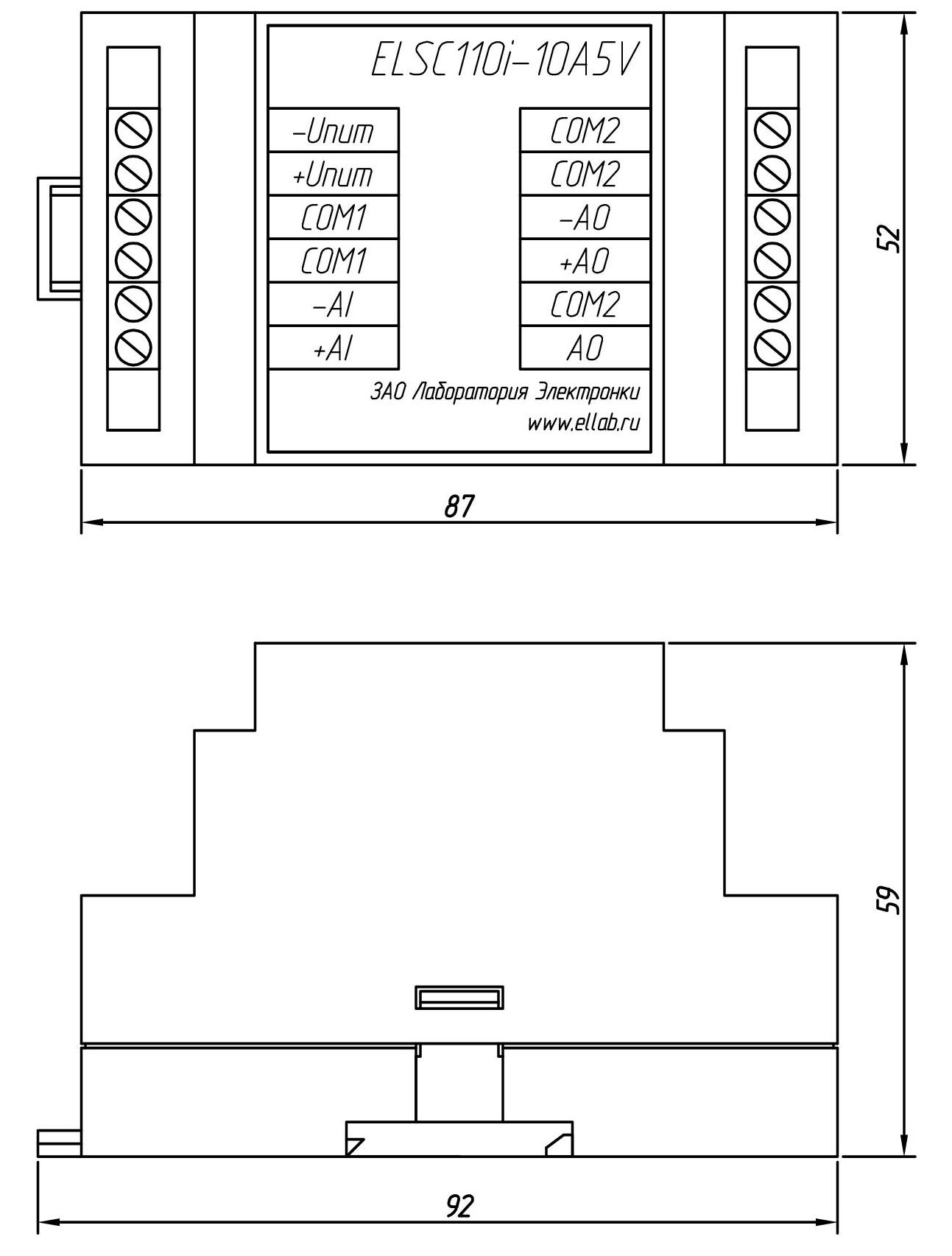

Габаритный чертёж



Схема подключения гальванической развязки

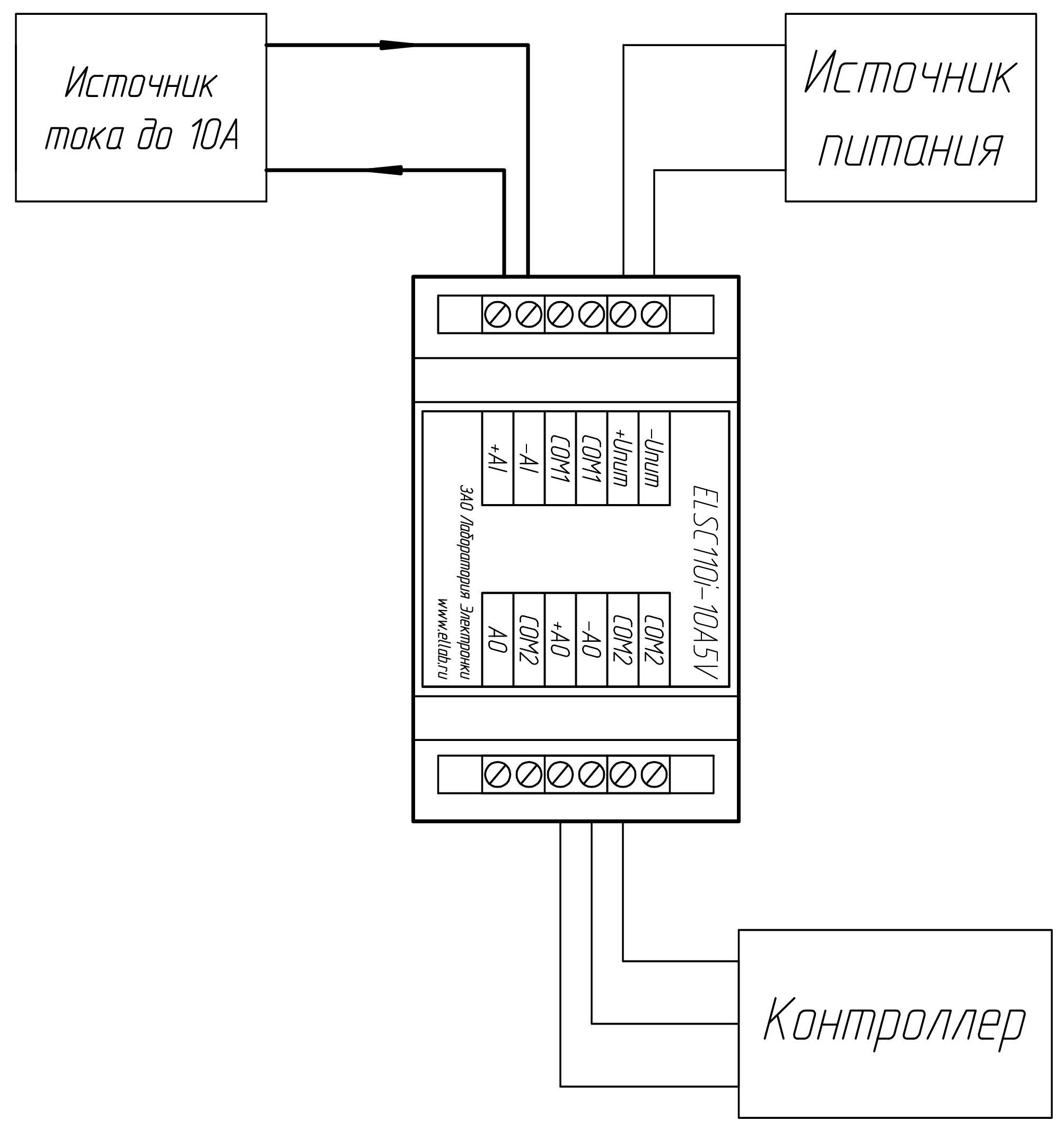

На рисунке ниже показано применения блока преобразования аналогового сигнала тока от -10 до 10А в аналоговый сигнал напряжение от - 5 до 5В (модель ELSC110i-10A5V)

Гальваническая развязка, схема подключения
