Блок защиты ELZ10 предназначен для защиты приборов от поражения импульсом электрического тока высокого напряжения попадающего на интерфейсные или силовые линии питания.

Основные характеристики

  • ток ограничения 20 мкс – 20 КА;
  • Рабочий ток до 10 А;
  • Напряжение ограничения 60В;
  • частотный диапазон, не менее – 0 – 100 кГц (-3Дб);
  • количество каналов – 4;
  • сопротивление утечки между линиями или линия-заземление при напряжении 48 В – не менее 50 МОм
  • сопротивление изоляции - не менее 100 МОм;
  • питание не требуется;
  • паразитный «выброс» напряжения помехи, обусловленный временем включения схемы ограничения уровня напряжения в линии связи отсутствует;
  • крепление на DIN рейку 35 мм;
  • температурный диапазон эксплуатации от -40 до 50 °С;
  • габаритные размеры 115 х 110 х 23 мм;
  • масса, не более 150 г.

Модификации

В настоящее время выпускается следующая модификация ELZ10-10А60V, расчитанная на ток до 10А и порог срабатывания защиты 60...70В.

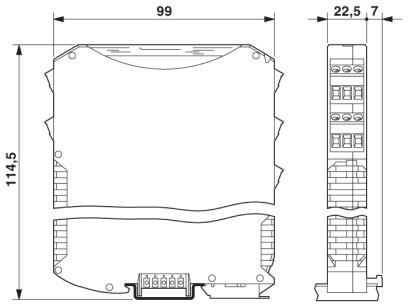

Габаритный чертеж

ELZ10

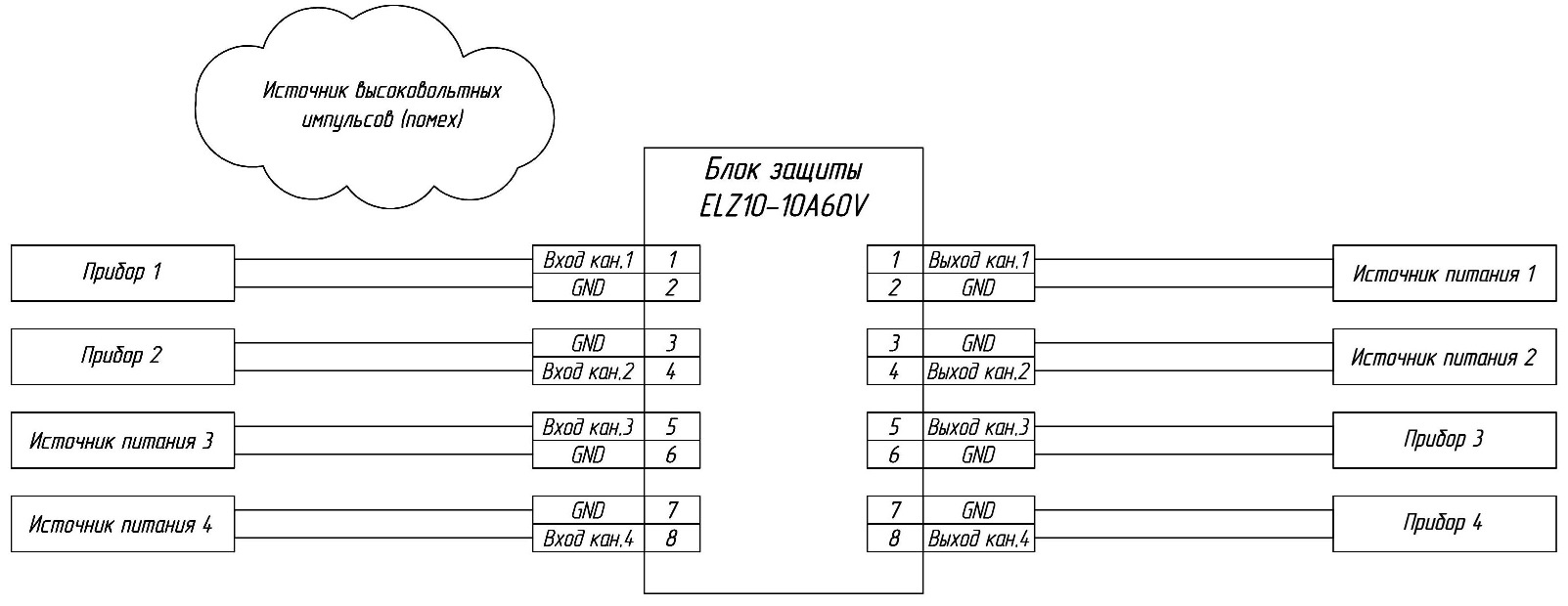

Схема подключения

ELZ10-Scheme-useage













Дополнительные ресурсы:


Руководство по эксплуатации

РЭ_ELZ10-10А60V.pdf
