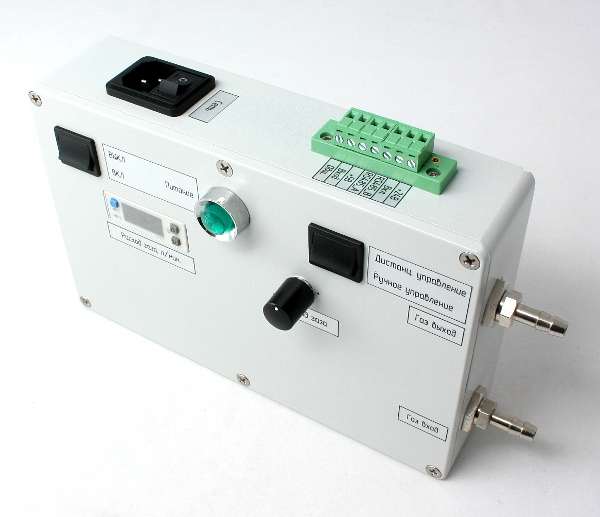

Назначение

Блок управления расходом газа EL511 предназначен для ограничения расхода инертного газа при сварке. Управление осуществляется ручкой задатчика на корпусе, через интерфейс RS485 или аналоговым сигналом от 0 до 5В.



Основные характеристики

• напряжение питания 220В
• контроль расхода газа от 0.1 до 25 л/м
• управление ручкой, аналоговым сигналом или по интерфейсу RS (MODBUS)
• температурный диапазон эксплуатации от минус 40 до 50 °С
• габаритные размеры 224 × 142 × 55 мм



Технические характеристики

Наименование параметра	Значение
Напряжение питания, В	220±10%
Расход газа, л/мин	От 0,1 до 25
Протокол передачи данных	ModBus
Интерфейс передачи данных	RS485
Скорость передачи данных, бод	57600
Гальваническая развязка интерфейса	Да
Температура окружающей среды при работе, °С	От 0 до +50
Степень защиты	IP30
Габаритные размеры, мм	224 × 142 × 55
Вес, кг	2,5

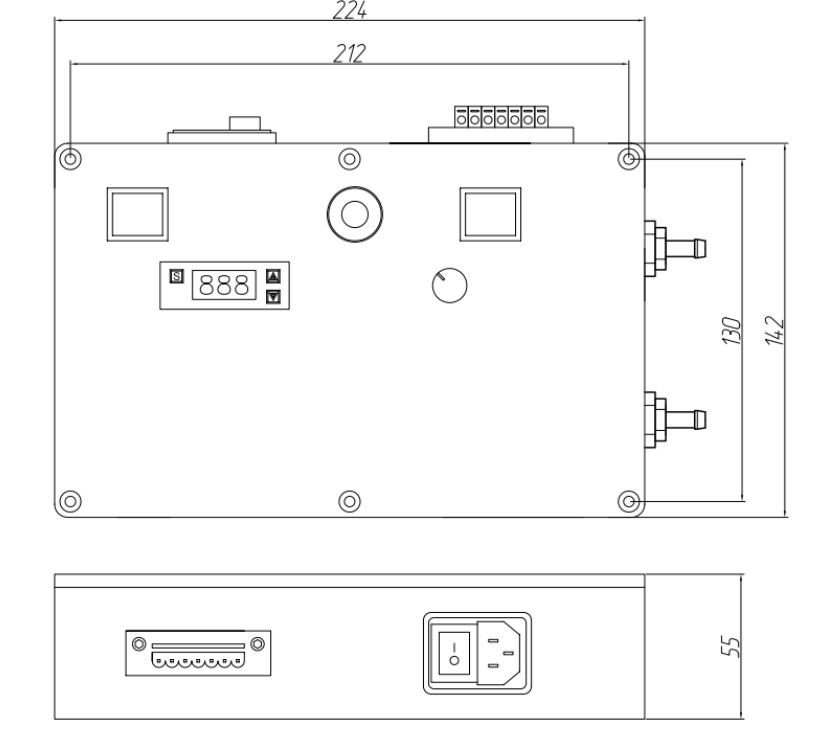

Габаритные размеры

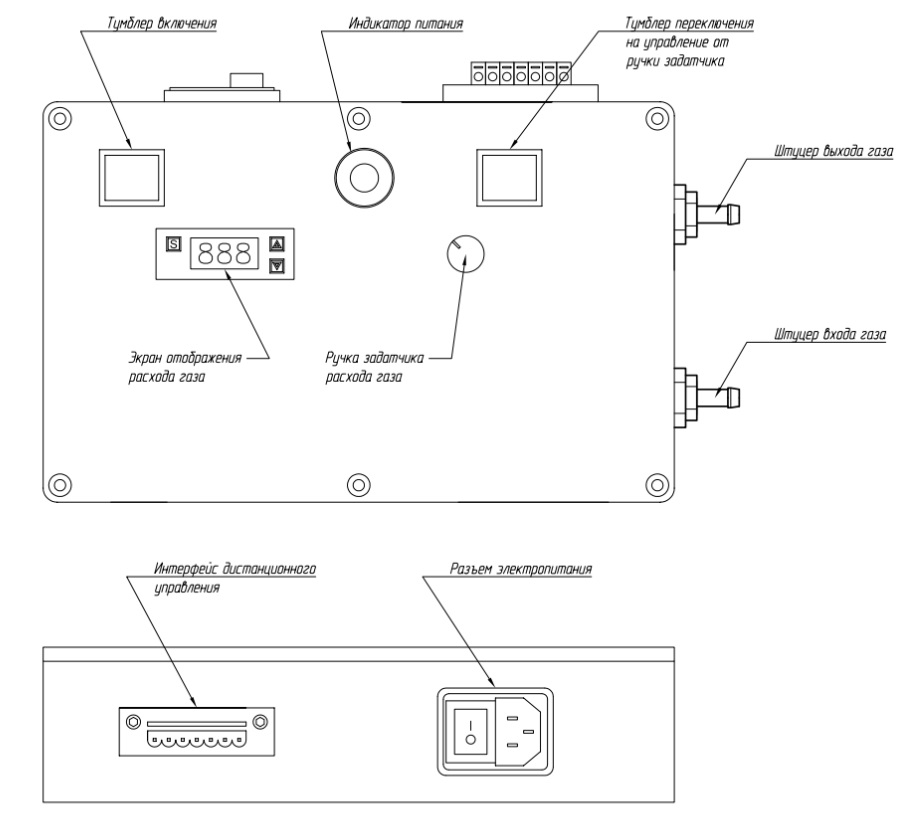

Устройство блока расхода газа

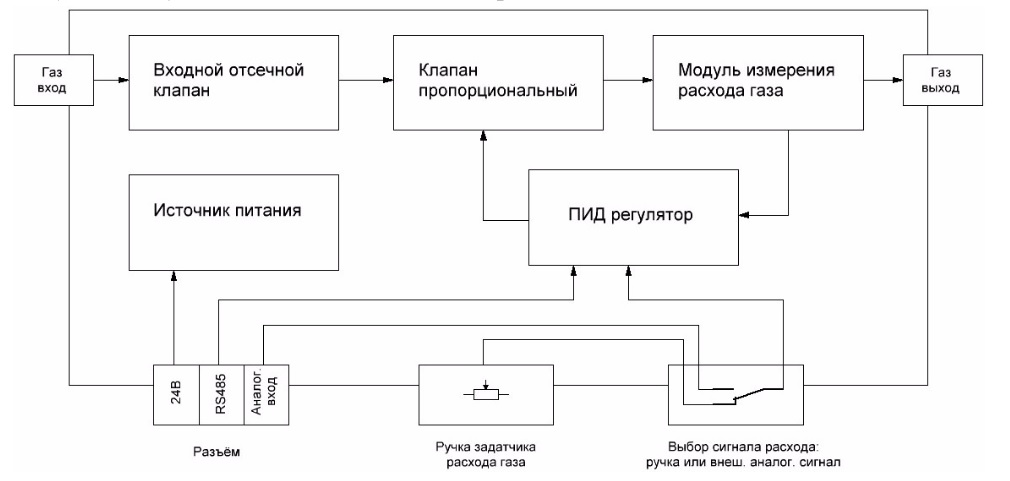

Функциональная схема блока расхода газа
